تقویت کننده سیگنال موبایل برای محیط های outdoor

از این سیستم ها معمولا در نقاط دور افتاده و خارج از محدوده دید مناسب BTS مانند معادن،کارخانه ها،روستاهایی در نقاط کور،مناطق عملیاتی و... نصب می شود.همانطور که میدانیم در این محیط ها سطح سیگنال بسیار ضعیف می باشد پس نیاز به ضریب تقویت(Gain)بالا داریم همچنین به علت وجود سطح نویز زیاد در این مناطق نیاز به دستگاه تقویت سیگنال با توان بالا می باشد بنابراین در این محیط ها باید از دستگاه های تقویت آنتن صنعتی استفاده کرد.در این محیط ها به علت بالا بودن سطح نویز و سالم نبودن سیگنال بهتر است برای دریافت سیگنال از BTS(سیگنال downlink) از آنتن های پارابولیک یا آنتن یاگی و یا آنتن های لوگ پریودیک استفاده شود.اینکه از کدام نوع آنتن استفاده کنیم بستگی به سطح نویز و قدرت سیگنال محیط دارد که توسط کارشناسان ما تشخیص داده می شود.

اجزای پکیج تقویت کننده سیگنال برای محیط outdoor:

  • آنتن گیرنده-این آنتن وظیفه دریافت سیگنال از BTS(downlink) و ارسال سیگنال موبایل به BTS(uplink) را برعهده دارد.همانطور که گفته شد در انتخاب این آنتن باید دقت به عمل بیاوریم تا سیستم به درستی عمل کند.

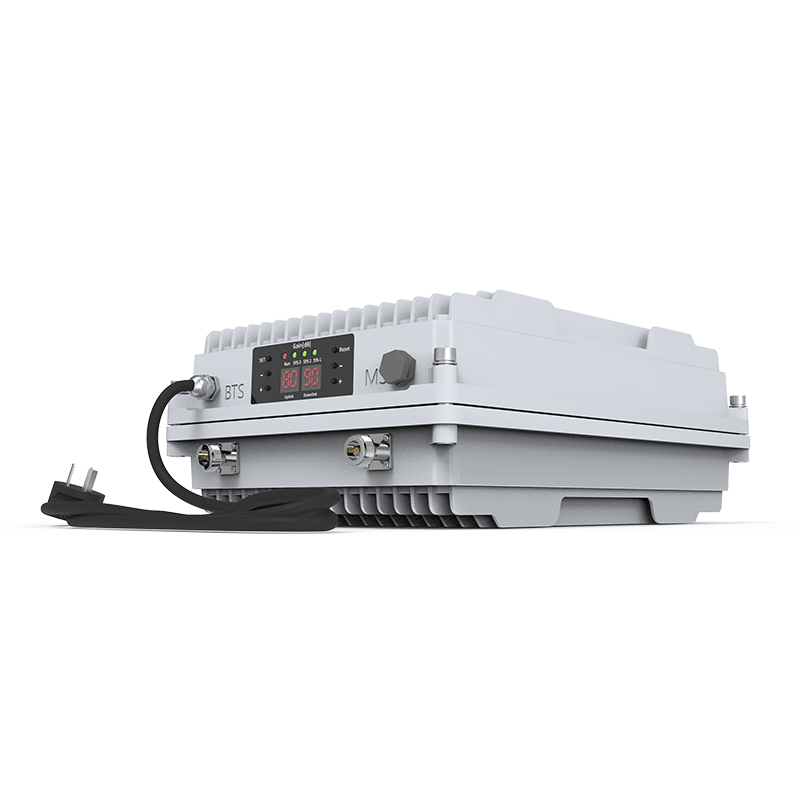

  • دستگاه تقویت آنتن موبایل صنعتی-این مدل از دستگاه ها دارای ضریب تقویت بالا و توان 20w می باشد تا کیفیت و قدرت سیگنال را افزایش دهد.
  • آنتن فرستنده-این آنتن وظیفه انتشار سیگنال downlink در فضای مورد نظر و همچنین دریافت سیگنال موبایل برای ارسال به BTS (uplink)را دارد.نوع این آنتن معمولا آنتن لوگ پریودیک و یا آنتن سکتور می باشد که بستگی به مساحت محیط پوشش دهی دارد و کارشناس براساس مساحت محیط نوع آن را انتخاب می کند
  • نکته قابل توجه در پروژه های outdoor نوع کابل مصرفی است که لازم به ذکر است این شرکت برای پروژه های خود از کابل های فیدر1/2،7/8 بهره می برد.علت استفاده از این کابل ها این است که در پروژه های outdoor میزان متراژ بالایی کابل استفاده می شود درنتیجه مقدار loss از طریق کابل بالا خواهد رفت برای کاهش این مقدار از کابل فیدر استفاده خواهیم کرد که در هر 100متر این کابل مقدار7-10db افت دارد.



 در شکل بالا هر سه قسمت سیستم تقویت کننده آنتن در محیط های outdoor را مشاهده می کنید حال باید به این نکته توجه داشته باشیم که در هنگام نصب این سیستم حتما به اختلاف فاز آنتن های گیرنده و فرستنده توجه خاصی شود و این مقدار اختلاف فاز بهتر است 180˚ باشد.







انواع دستگاه های تقویت آنتن صنعتی

دستگاه های تقویت آنتن به طور کلی براساس باندهای فرکانسی که ساپورت می کنند دسته بندی می شوند.دستگاه های وارداتی این شرکت بر سه نوع می باشند که همگی دارای مجوزها و تاییدیه های لازم می باشند

  • دستگاه تقویت آنتن تک باند-این مدل تنها باند فرکانسی900MHz(B8)را ساپورت می کند که می تواند پروتکل های 2G&3G را برای شما تقویت کند
  • دستگاه تقویت آنتن دو باند-این مدل باند های فرکانسی 900MHz&1800MHz را ساپورت می کند که می تواند پروتکل های 2G&3G&4G برای شما تقویت کند
  • دستگاه تقویت آنتن سه باند-این مدل باند های فرکانسی 900MHz&1800MHz&2100MHz را ساپورت میکند که پروتکل های 2G&3G&WCDMA&4G را برای شما تقویت می کند.
