تعریف آنتن موبایل و انواع آن
انواع آنتن موبایل :اولین قسمتی که در شبکه های موبایل مستقیما با گوشی در ارتباط است آنتن موبایل و به تعبیر تخصصی BTS نام دارد.
آنتن موبایل همان فرستنده ها و گیرنده های کوچکی هستند که در نقاط مختلف شهر نصب می شوند و به کمک انها مشترکین آنتن دهی می شوند.
هدف راه اندازی ایستگاه های آنتن موبایل و تقویت آنتن موبایل :
1. تامین کردن پوشش رادیوپی
2. تامین کردن نیازهای ترافیکی
عمل handover
هنگامیکه سیگنال رسیده از ایستگاه مقابل از سیگنال دریافتی از سیگنال پشت سر قوی تر باشه قسمت گیرنده موبایل شما بروی فرکانس سیگنال قوی تر یا قوی ترین سوئیچ خواهد کرد به این عمل handover می گویند و در چند نانو ثانیه رخ می دهد و برای انسان قابل تشخیص نیست.
هر سلول ۳ سکتور دارد که در هر سکتور حداکثر چهار آنتن موبایل فعال می شود به ازای هر تقویت کننده آنتن موبایل هشت مشترک می توانند همزمان صحبت کنند پس هر ایستگاه حداکثر ۹۶ مشترک را برای مکالمه پشتیبانی می کند.TRX یعنی مجموع فرستنده و گیرنده میباشد. (transmitter & receiver) و به واحدی اطلاق میشود که وظیفه ارسال و دریافت اطلاعات را به عهده دارد.
بعضی TRX ها شامل کانال هایی برای ارسال اطلاعات عمومی به مشترکین و یا حمل اطلاعات سیگنالینگی می باشد.
سلول ها به صورت شش وجهی های منتظم هستند تا بتوانند تمام نقاط را آنتن دهی کنند و از تقویت آنتن موبایل به خوبی برخوردار باشند .

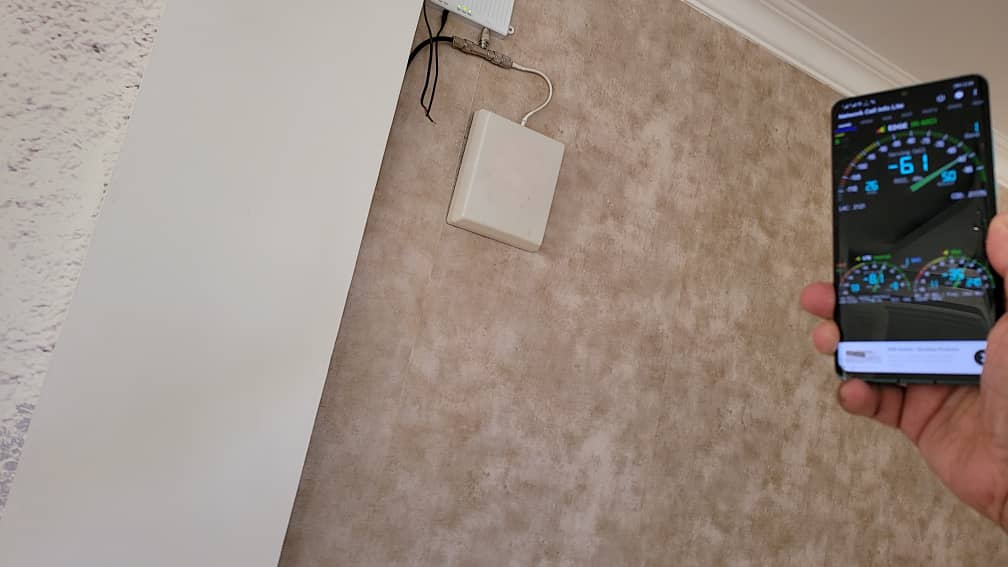

indoor و outdoor
در کشور ایران تجهیزات بی تی اس توسط دو شرکت نوکیا و اریکسون تامین می شود.
شرکت اریکسون تجهیزات خود را بصورت نصب شده بر روی یونیت بی تی اس قرار میدهد ولی نوکیا بصورت جداگانه استفاده می کند.
یونیت بی تی اس به دو صورت وجود دارد که indoor باید درون کانکس قرار بگیرد که البته به دلیل تولید گرمای زیاد تجهیزات حتما باید از کولر استفاده گردد.
در نوع outdoor که بصورت ضد آب میباشد امکان قرارگیری در فضای آزاد وجود دارد.
لازم به ذکر است که کلیه تجهیزات بی تی اس باید توسط چاه ارت گراند شوند.
سیر تکاملی بی تی اس های شرکت نوکیا
۱-۲G (سنگین-مشکل کابل کشی)
۲-INTRA TALK (داس)
۳-TALK FAMILY (تحت ویندوز)
۴-ULTRA SITE (تنظیم خودکار تجهیزات)
TDMA چیست؟
همانگونه که مشخص شد یک BTS می تواند ۱۲ مشترک را بطور همزمان آنتن دهی کند (FDMA)
در عمل این تعداد مشترک برای یک BTS بسیار کم است.
برای رفع این مشکل از روش TDMA استفاده می شود در این روش هر کانال به ۸ قسمت
تقسیم می شود و به هر قسمت یک کد داده می شود.
در حقیقت BTS دایما فرکانس را با سرعت زیاد در اختیار یکی از مشترکین قرار می دهد.
در این فاصله مشترکین دیگر برای دریافت یا ارسال کانالی در اختیار ندارند و اطلاعات خود را ذخیره کرده
و به محض اینکه فرکانس به آن گوشی داده شود اطلاعاتش را منتقل می کند
لازم به ذکر است انتقال اطلاعات به روش فوق کیفیت مکالمه را کاهش می دهد.
باند یا فضای دوپلکس:
به فاصله ی سیگنال RX تا TX باند یا فضای دوپلکس گویند که در سیستم GSM900
مقدارش برابر ۴۵ مگاهرتز می باشد.
سیگنال برست:
به سیگنالهای ابتدای باند فرکانسی گویند که به واسطه ی آن تشخیص داده می شود اطلاعات مربوط به کدام فرد می باشد.
نقاط HAND OFF یا HAND OVER:
منطقه ی مرزی بین سلول ها را گویند و یک گوشی در حین مکالمه ممکن است چندین بار HAND OFF شود.
انواع BTS:
۱-MICRO BTS:
قابل استفاده در نقاط مسکونی و تجاری
برد:۵۰۰ متر
۲-INSIDE CITY BTS:
قابل استفاده در داخل شهر
برد:۱ کیلومتر
۳-OUTSIDE BTS:
قابل استفاده در خارج شهر
برد:۳۵ کیلومتر
دلیل کاهش ارتفاع تقویت آنتن موبایل :
۱- بدلیل نزدیک بودن آنتن ها و رشد تعداد BTS ها برای جلوگیری از Handover های بی مورد( جابجا شدن بین آنتن ها) تمرکز تشعشع را بیشتر می کنند با این روش هر آنتن بجای آنکه در سطح شهر تا ۱۰ کیلومتر برد داشته باشد ۱ کیلومتر یا کمی بیشتر برد خواهد داشت.
به طور مثال در حال حرکت در جاده شما مدام در حال عوض کردن ایستگاه بی تی اس ارتباط گیرنده خود هستید که این تغییرات بروی رجیستر مربوطه ثبت می شود.
۲- تعداد مشترکین زیاد در محدوده BTS مذکور: اگر قرار باشد BTS مذکور برد زیادی در سطح شهر داشته باشد از شمال تا جنوب شهر باید مشترک بپذیرد واین ممکن نیست .
ظرفیت BTS چیست ؟
عملا ظرفیت هر BTS با توجه به مشترکین آن منطقه تعیین می شود در نتیجه باید از تشعشع بیخودی آنتن در دیگر مناطق جلوگیری کرد ( با کاهش ارتفاع و افزایش تیلت آنتن ها به سمت زمین).
