کابل کواکسیال
امروزه در دنیای ارتباطات دیجیتال و الکترونیکی استفاده از آنها بستگی به کیفیت و کارایی تجهیزات جانبی نیز دارد. یکی از این تجهیزات جانبی مهم و حساس کابل های ارتباطی هستند. کیفیت خوب کابل ارتباطی می تواند کارایی و بهره از سیستم ها و تجهیزات را افزایش دهد. یکی از این کابل های ارتباطی کابل کواکسیال می باشد. در مقاله پیش رو از آمپلی تک پیرامون این نوع کابل وکیفیت و کارایی آن توضیحاتی خواهیم داد.
کابل کواکسیال چیست؟
برای انتقال سیگنال و اطلاعات در فرکانس بالا یا (High-Frequency) در آنتن تلوزیون های رنگی، شبکه های کامپیوتری، دوربین های مداربسته، شبکه Lan، دستگاه های کنترل از راه دور و ابزار و تجهیزات دقیق کاربرد دارد. در ساختار کابل کواکسیال یک عایق فوم به صورت متقارن با یک غلاف فلزی بافته شده احاطه گردیده است. به خاطر ویژگی عایقی، کابل کواکسیال این خاصیت را دارد که سیگنال های آنالوگ با طیف وسیعی از فرکانس ها را انتقال دهد. به همین علت نیز به صورت فراگیری در خطوط انتقال دهنده فرستنده و گیرنده های رادیویی با آنتن های خود، اتصالات شبکه ای رایانه ای، صدای دیجیتالی توزیع سیگنال های شبکه تلوزیون کابلی استفاده می گردد.
امروزه از کابل های کواکسیال بیشتر در سیستم های دوربین مداربسته آنالوگ استفاده می گردد و از کابل های Twisted_ Pair برای اتصال شبکه ای کامپیوترها و دیوایس های میانی استفاده می شود. در مورد کابل کواکسیال بایستی بگوئیم که یکی از قدیمی ترین تحهیزات در انتقال داده ها در پروژه های شبکه مخابراتی و ... می باشد. استفاده از این کابل از سال 1936 میلادی بوده و در حال حاضر در شبکه های داخلی آنتن مرکزی و در بین های مدار بسته آنالوگ مورد استفاده قرار می گیرد.
ساختار کابل کواکسیال
کابل کواکسیال ساختار ویژه ای دارد که بر مبنای آن می توان کاربرد های بسیاری را نام برد. برای فرکانس های مختلف و کاربردهای گوناگون ساختار متفاوت است. برای فرکانس های پنجاه و هفتاد اهم که رادیویی هستند طبق استاندارد، ساختار این وسیله JIS 3501 می باشد. این در حالی است که برای گیرنده ها متفاوت می باشد. طبق استاندارد برای تلویزیون و ماهواره از سیستم JIS 3502 استفاده می شود. در کنار این موارد، ما مفاهیم دیگری را هم در ساختار وسیله می بینیم. به طور مثال می توانیم به قطر عایق، جنس عایق، انواع کابل، بافت و غیره اشاره کنیم. هر کدام از این موارد نامگذاری خاص خود را دارند. به عنوان مثال بافت بر عایق دارای دو لایه با حرف W نشان داده می شود.
این در حالی است که پارامتر های زیادی هم در اجزای این وسیله درگیر هستند. همان طور که اشاره کردیم می توان از بافت، روکش و عایق وسیله نام برد.
انواع کابل کواکسیال
- کابل های کواکسیال در کل به دو نوع تقسم می گردد:
- کابل های کواکسیال Thinnet
از لحاظ ساخت قطر این نوع کابل کواکسیال 0.25 اینچ می باشد. این مدل کابل بسیار انعطاف پذیر و نرم هستند. به همین خاطر کار با این نوع کابل بسیار راحت می باشد. از این نوع کابل در تمامی شبکه ها استفاده می شود. مدل نازک این کابل ها قدرت آنرا دارند بدون این که سیگنالی ضعیف شود آن را تا مسافت 185 متر منتقل کند.
کابل های کواکسیالThicknet
قطر این کابل هانسبت به نوع اول ضخیم تر بوده و 0.5 اینچ می باشد. نام دیگر آن اترنت استاندارد می باشد. بخش مسی داخلی آن ضخیم تر و بزرگتر از نوع اول و نازک آن می باشد. از نوع کابل کاربرد زیادی ندارد و فقط در موارد استثنا به عنوان ستون مهره شبکه استفاده می شوند. این مدل از کابل کواکسیال یک سیگنال را تا مسافت 500 متر جابجا کند.
در مورد اهمیت استفاده از کابل کواکسیال یا کابل آنتن همانگونه که گفتیم کاربرد های فراوانی دارد. از مدل نوع دو برای فاصله های زیاد استفاده می شود.

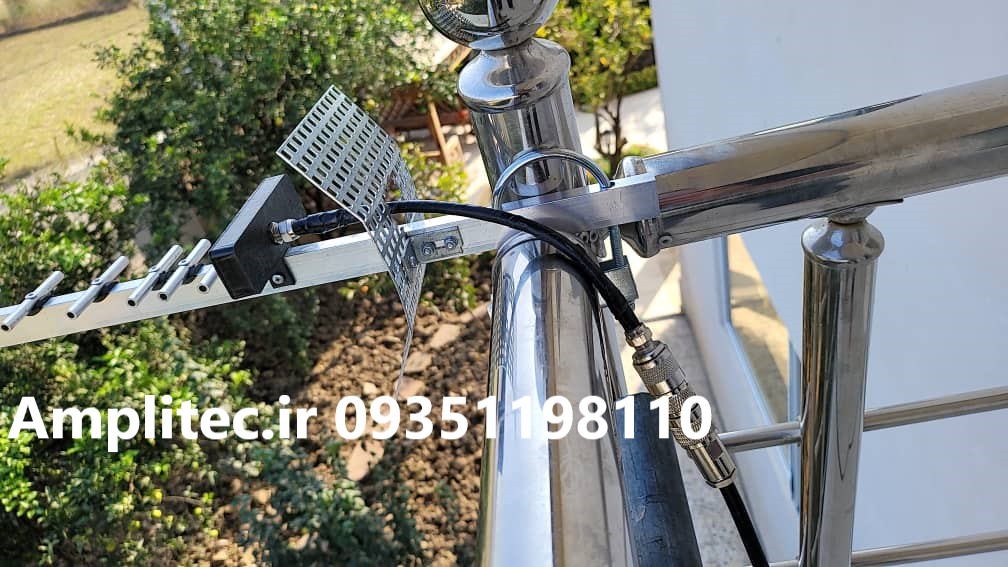

کابل تقویت آنتن موبایل
کابل های تقویت آنتن موبایل انواع مختلفی دارد

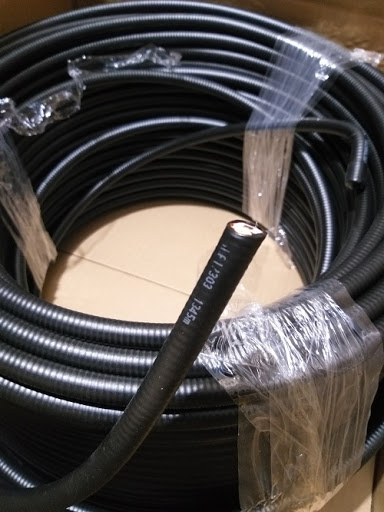

عموما برای ریپیتر های صنعتی از کابل های فیدر استفاده میشود که برای انتقال سیگنال به دستگاه تقویت آنتن موبایل و از ریپیتر به آنتن فرستنده بسیار مناسب بوده و از افت کمی برخوردار میباشند
کابل فیدر 1/2 کاربری بالاتری دارد به لحاظ وزن مناسب و قیمت مناسب تر در مقابل فیدر 7/8

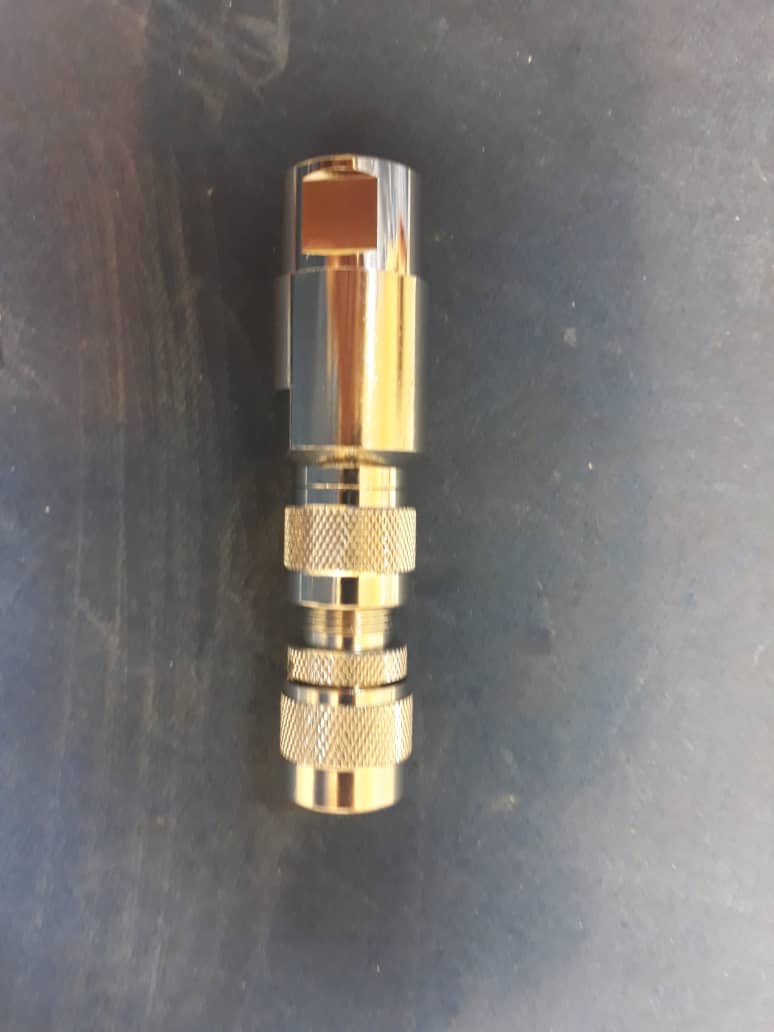

در تقویت کننده های آنتن موبایل زمانی که از کابل فیدر استفاده میشود از کانکتور های مخصوص فیدر باید استفاده شود.
سخن آخر
در این مقاله از آمپلی تک ما به بررسی کابل کواکسیال پرداختیم. هدف از استفاده کابل های کواکسیال ایجاد ارتباط بین شیکه های رادیویی، شبکه های تلفنی و شبکه های تلوزیونی می باشد. یک نوع از کابل ها نوع میکرو آن می باشد که در تجهیزات نظامی و وسائل مربوط به اسکن فراصوت قرار دارد. در کل می توان اشاره داشت که از این کابلها به جهت جا به جایی سیگنال از آنتن به گیرنده، از دکلهای رادیویی به گیرنده های رادیویی و همچنین از ایستگاه های تلوزیونی به گیرنده های تلوزیونی استفاده می شود.
