تقویت کننده آنتن موبایل

تقویت کننده تلفن همراه یک بازار در حال رشد است که در طی چند سال گذشته محبوبیت خود را بدست آورده است و از مناطق روستایی به بازارهای شهری منتقل شده است.ممکن است سوالاتی پیرامون توانایی و وضعیت قانونی تقویت کننده های سیگنال تلفن همراه ایجاد شود که باید بگوییم دستگاه های وارداتی این شرکت همگی دارای تاییدیهFCC(کمیسیون ارتباطات فدرال)و IC(صنعت کانادا)است که شبکه های 2G،3G،4G،(GSM،WCDMA،LTE)موجود را بهبود خواهد بخشید. لازم به ذکر است که برخی از تقویت کننده های موجود پروتکل5G را هم تقویت می کند.

درواقع تقویت کننده های سیگنال دستگاه های قانونی هستند که به بهبود کیفیت تماس،ضعف سیگنال،سرعت داده،رفع تماس از دست رفته و... کمک خواهند کرد.اگر شما در موقعیتی هستید که در خارج از خانه،وسایل نقلیه یا ساختمان های اداری خود سیگنال قابل استفاده داشته باشید ولی در داخل سیگنال آن ضعیف باشد بهترین چاره دستگاه تقویت آنتن موبایل خواهد بود.

بهترین ایده ممکن برای حذف تماس از دست رفته،پیامک ارسال نشده،بالابردن کیفیت مکالمه و عدم بحث با مخابرات دستگاه های تقویت آنتن موبایل می باشد.

دستگاه های تقویت آنتن موبایل که این شرکت وارد می کند همگی از برند های معتبر می باشند که دارای تاییدیه های مختلف می باشد تا مصرف کننده با خیال آسوده از آن استفاده کند همچنین گاهی اوقات ممکن است برای مصرف کننده های محترم این سوال پیش آید که آیا سیگنال های تقویت شده برای انسان مضر هستند یا خیر؟

پاسخ این سوال برای تیم تخصصی ما کاملا واضح است که خیر می باشد چراکه محمدوده عملکرد دستگاه های تقویت آنتن ما در حوزه منفی عمل میکند و این امر موجب حفظ سلامتی مشتری ها خواهد شد همچنین طبق اعلام سازمان بهداشت جهانی سیگنال با توان کمتر از 40W برای انسان مضر نیست و دستگاه های وارداتی ما همگی دارای این استاندارد می باشند و همگی کمتر از 20Wتوان دارند.



تقویت کننده سیگنال چگونه کار می کند؟

اول از همه باید بدانیم شرط کارکرد تقویت کننده سیگنال وجود سیگنال قابل استفاده می باشد بعد از تشخیص وجود سیگنال قابل استفاده سپس شروع به نصب سیستم خواهیم کرد

به طور کلی سیستم تقویت کننده سیگنال موبایل از سه قسمت تشکیل میشود:

  • آنتن خارجی-این آنتن وظیفه دریافت سیگنال از BTS(که به آن downlink می گویند) و ارسال سیگنال برگشتی از موبایل به مبدا(uplink) را دارد.
  • دستگاه تقویت سیگنال موبایل-برای تقویت سیگنال های ضعیف downlink uplink.
  • آنتن داخلی-این آنتن وظیفه انتشار سیگنال تقویت شده downlink و همچنین درافت سیگنال uplink از موبایل را دارد.
  • حال باید بدانیم که سه قسمت اصلی سیستم تقویت سیگنال موبایل با استفاده از کابل کواکسیال و کانکتور استفاده میکنیم.کابل های کواکسیال مورد استفاده کابل های LMR400وLMR300 می باشند که دارای امپدانس 50Ω می باشد که دارای استاندارد کارهای مخابراتی می باشد و افت کمی در فواصل طولانی دارند.

معیار انتخاب سیستم تقویت آنتن موبایل

  • مساحت فضایی که پوشش میخواهیم
  • ضریب تقویت
  • سطح SNR
  • سظح سیگنال بیرون

در ابتدا باید سطح سیگنال خارج(سیگنالی که میخواهیم آن را تقویت کنیم) را بسنجیم و با توجه به آن آنتن خارجی مناسب را انتخاب کنیم سپس با توجه به مساحت مدنظر و با استفاده از نرم افزار های موجود حساب می کنیم تا میزان ضریب تقویت مدنظر را بدست آوریم و با توجه به آن و SNR مورد نیاز در آن ناحیه دستگاه تقویت سیگنال خود را انتخاب می کنیم



این نکته را باید در نظر بگیریم که سطح SNR برای ما بسیار مهم است چراکه SNR نشانگر اختلاف لول سیگنال سالم و نویز می باشد.تمامی دستگاه های وارداتی این شرکت دارای SNR  مناسب(≥50)می باشند.

انواع سیستم های تقویت سیگنال موبایل                             a.سیستم های خانگی

  1. سیستم هایGneral indoor

                                                                                 B.سیستم های وسایل نقلیه





  1. سیستم های نیمه صنعتی- از این دستگاه برای اداره ها استفاده میکنند که دارای ضریب تقویت(gain)،سطح سیگنال به نویز(SNR) و همچنین توان بالاتری نسبت به سیستم های INDOOR می باشند.
  2. سیستم های صنعتی-از این سیستم ها برای پوشش دهی برای محیط های outdoor مانند معادن،سایت های عملیاتی،روستاها و.... استفاده می گردد که دارای توان و ضریب تقویت بالا هستند.
منتشرشده در مقالات

ایستگاه پایه فرستنده/گیرنده (Base Transceiver Station): که به اختصار به آن BTS می گویند، به مجموعه‌ای از تجهیزات مخابرات گفته می‌شود که در مخابرات بی‌سیم، ارتباط مشترک با شبکه را فراهم می‌کند. این شبکه شامل سامانهٔ جهانی ارتباطات سیار جی‌اس‌ام ،دسترسی چندگانه تقسیم کدی (CDMA)، وای-فای، وای‌مکس و سایر شبکه‌های گسترده می‌شود.

بُرد مفید هر BTS تا ۲۰ کیلومتر می‌رسد. البته در مناطق مسطح، بردی بین ۳۰ تا ۳۵ کیلومتر هم دارند. با ایجاد شرایطی این برد تا ۶۰ کیلومتر هم می‌رسد که نمونهٔ آن در کویرهای ایران است.

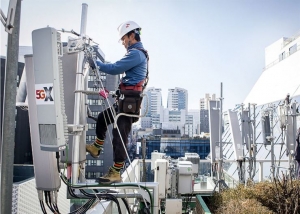

ایستگاه های مخابراتیBTS

در سال های اخیر همه ما متوجه شده ایم که در سطح شهر و حتی بین شهری دکل هایی وجود دارد که مربوط به مخابرات و تلفن های همراه می باشد. دکل هایی که کار تقویت و دریافت و ارسال سیگنال های مربوط به تلفن های همراه را انجام می دهد. در ادامه مقاله آمپلی تک پیرامون ایستگاه های مخابراتی BTS توضیحاتی خواهیم داد.

ایستگاه BTS چیست و چه کاری انجام می دهد؟

حتما تا بحال این شما هم با این سوال مواجه شده اید که کار این ایستگاه های مخابراتی BTS چیست؟ وقتی قصد تماس گرفتن و یا ارسال پیام از طریق تلفن همراه را دارید و در حالی که از دیتای موبایل نیز استفاده می کنید دقیقا چه اتفاقی می افتد؟ این آنتن هایی که روی دکل ها نصب و به سیستم BTS متصل می شوند چه وظایفی بر عهده دارند. چرا برخی از این دکل های مخابراتی بزرگتر و بلندتر هستند. برخی دیگر جمع و جورتر هستند؟ چرا هر چه تعداد این دکل ها در یک شهر بیشتر باشد و اپراتورهای موبایل بتوانند آنتن بیشتری نصب کنند شبکه تلفن همراه با کیفیت و سرعت بهتری خواهیم داشت.

برای مشاهده محصولات تقویت آنتن کلیک کنید

 اما در تعریف ایستگاه های مخابراتی BTS بایستی بگوئیم ایستگاه پایه فرستنده/گیرنده یا BTS مجموعه ای از تجهیزات مخابراتی مخابراتی بی سیم و باسیم است که ارتباط بین کاربر تلفن همراه و یک شبکه عمومی دیگر را فراهم و تسهیل می کند. لازم به ذکر است این ارتباط بی سیم می تواند از نسل های2,3,4 تلفن همراه، وای فای، وایمکس و دیگر فناوری های ارتباطات بی سیم شهری باشد. ولی عموما اصطلاح ایستگاه های BTS برای شبکه های موبایل GSM استفاده می شوند. آنتن های نصب شده روی این دکل ها از طریق امواج رایویی مایکروویو با شبکه در ارتباط هستند. سعی می کنند یک منطقه را تحت پوشش قرار دهند.

اجزاء تشکیل دهنده BTS و انواع ایستگاه های آن

یک دکل مخابراتی براساس ظرفیت و کارایی از انواع تجهیزات مخابراتی شامل نرم افزار و سخت افرار خاصی تشکیل شده است. هر دکل مخابراتی BTS یک سیستم فرستنده/گیرنده (TRX)، یک سیستم تقویت گننده سیگنال(PA) آنتن، مالتی پلکسر، سیستم های ترکیب کننده چند موج رادیویی، سیستم نظارت و توسعه، واحد گیرنده باند پایه و حتی سیستم های رمزنگاری و رمزگشایی دارد. همین طور ایستگاه های مخابراتی BTS ثابت می توانند روی سطح صاف و مسطح نصب شده باشند. روی سطح دیوار و یا روی پشت بام ساختمان ها و برج ها نصب شوند یا این که یک سایت کامل مخابراتی باشند.

 لازم به یادآوری است که ایستگاه های BTS متحرک  و درون ساختمانی ساخته شده و استفاده می شود. بیشتر در مواقع بحرانی مانند مناطق زلزله زده که زیر ساخت های مخابراتی از بین رفته است کارایی دارد. شاید شما در نمایشگاه ها مراکز پرجمعیت و شلوع کامیون هایی با آنتن های بلند نصب شده در پشت آنها مشاهده کرده اید. این تجهیزات ایستگاه های مخابراتی BTS متحرک هستند که می توانند مشکل موقت شبکه موبایل در یک منطقه را سریعا رفع و پوشش دهی بهتری برای اتصال کاربران به شبکه موبایل فراهم کنند.

نحوه کار BTS

هنگامی که قصد دارید با فردی از طریق تلفن همراه تماس بگیرید در هنگامی که گوشی موبایل را روشن می کنید گوشی موبایل سعی می کند نزدیک ترین ایستگاه های مخابراتی BTS را شناسایی کند. برای این کار با استفاده از سیگنالینگ یک تعداد پیغام ارسال می شود. ایستگاه BTS به طور معمول از طریق فیبرنوری یا رادیو های پرظرفیت به سایر تقاط شبکه موبایل که نود (NODE) نامیده می شود مرتبط می شوند.

ایستگاه های مخابراتی BTS به این صورت پیام های ما را در شبکه موبایل به مقصد رسانده و امکان برقراری یک تماس یا ارسال یک پیامک را فراهم می کند. نکته اخر این که هرچه تعداد آنتن های BTS بیشتر باشد پوشش دهی شبکه موبایل بیشتر و قوی تر خواهد بود‌. پس ایستگاه های مخابراتی BTS نقشی مهمی در توسعه شبکه های تلفن همراه ایفا می کنند. ضمن این که اپراتورهای تلفن همراه در حال بروز رسانی خود هستند تا خدمات بهتری را به مشترکان خود و شبکه موبایلی با بالاترین کیفیت و کمترین تاخیر در اختیار مردم می باشد.



قسمت های مختلف BTS







مراحل ساخت BTS

  • حفاری جهت بتن‌ریزی فنداسیون دکل مخابراتی
  • ایجاد سامانه گراندینگ (ارت)
  • نصب دکل
  • نصب فنس
  • نصب کنتور برق
  • نصب BTS و آنتن‌ها، فیدر و چامپر
  • راه اندازی BTS،تنظیم فراکانس‌ها و وارد کردن ایستگاه به شبکه

نحوه اتصال مشترک به شبکه

موبایل ما سیگنال خود را از BTS دریافت می کند که در اسطلاح به این سیگنال Downlink گفته می شود(مانند صدای دریافتی شخص مقابل در یک مکالمه تلفنی)سپس موبایل برای برقراری ارتباط با شبکه سیگنالی به BTS ارسال می کند که به آن uplink گفته می شود(مانند صدای شما برای شخص مقابل در یک مکالمه تلفنی)

سخن آخر

در این مقاله از وب سایت آمپلی تک ما به بررسی ایستگاه های مخابراتی BTS پرداختیم و نحوه کار آن را نیز بیان نمودیم. این دستگاه ها منجر به تقویت آنتن موبایل خانگی و تقویت آنتن موبایل در نقاط کور می شوند. از این رو می توانید برای کسب اطلاعات دقیق با متخصصان ما در ارتباط باشید.
